一、QY型充油式潜水泵产品简介:
QY型充油式潜水泵(简称潜水泵)是水泵和三相异步电动机合成一体的电力排灌设备。具有可靠的防水密封性能,体积小、重量轻、不需泵房,不需灌引水,使用维护和管理均为方便。

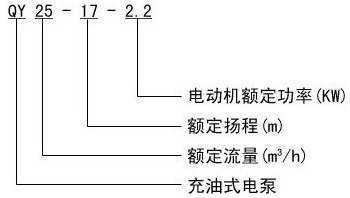

二、QY型充油式潜水泵型号意义:
![QY型充油式潜水电泵型号意义](images/16.jpg)
三、QY型充油式潜水泵使用条件:
QY型充油式潜水电泵在下列使用条件下能连续正常工作:
1、工作介质为无腐蚀性的清水,介质中含砂量的体积比不超过0.10%,粒度不大于0.20mm。
2、介质温度不超过40℃,介质的PH值在6.5-8.5之间。
3、潜水泵应在额定扬程附近的使用范围内使用.并且完全浸入水中使用,潜水深度不宜超过3m,最深不超过5m。
4、潜水泵离水底0.5m以上,但不可陷入泥中.否则会引起爆炸。
5、电源频率为三相50Hz,电压为380V,电压波动范围为额定值的0.9-1.1倍。
四、QY型充油式潜水泵用途:
1、农田园林的排灌、井灌、喷灌;
2、井下提水,水塔送水;
3、排涝防汛;
4、船舶仓底排水;
5、城建、工矿给排水。
五、QY型充油式潜水泵性能参数:
序号 |
型号 |
额定流量 |
额定扬程 |
配管 |
配用功率 |
转速 |
额定电压 |
(m3/h) |
(m) |
(mm) |
(Kw) |
(min) |
(V) |
1 |
QY8.4-40-2.2 |
8.4 |
40 |
50 |
2.2 |
2860 |
380 |
2 |
QY15-26-2.2 |
15 |
26 |
50 |
3 |
QY25-17-2.2 |
25 |
17 |
63 |
4 |
QY40-12-2.2 |
40 |
12 |
76 |
5 |
QY65-7-2.2 |
65 |
7 |
100 |
6 |
QY100-4.5-2.2 |
100 |
4.5 |
150 |
7 |
QY15-36-3 |
15 |
36 |
50 |
3 |
8 |
QY25-26-3 |
25 |
26 |
63 |
9 |
QY40-16-3 |
40 |
16 |
76 |
10 |
QY65-10-3 |
65 |
10 |
100 |
11 |
QY100-6-3 |
100 |
6 |
150 |
12 |
QY160-4-3 |
160 |
4 |
150 |
13 |
QY260-3.5-4 |
260 |
3.5 |
200 |
4 |
14 |
QY200-4.5-4 |
200 |
4.5 |
150 |
15 |
QY65-14-4 |
65 |
14 |
100 |
16 |
QY40-21-4 |
40 |
21 |
76 |
17 |
QY25-32-4 |
25 |
32 |
63 |
18 |
QY25-38/2-4 |
25 |
38 |
63 |
19 |
QY12.5-50-4 |
12.5 |
50 |
50 |
20 |
QY12.5-72/4-4 |
12.5 |
72 |
50 |
21 |
QY25-45/3-5.5 |
25 |
45 |
63 |
5.5 |
22 |
QY10-78/3-5.5 |
10 |
78 |
50 |
23 |
QY200-8-5.5 |
200 |
8 |
150 |
24 |
QY260-6-5.5 |
260 |
6 |
200 |
25 |
QY65-18-5.5 |
65 |
18 |
100 |
26 |
QY40-28-5.5 |
40 |
28 |
76 |
27 |
QY25-40-5.5 |
25 |
40 |
63 |
28 |
QY18-64/3-5.5 |
18 |
64 |
63 |
29 |
QY65-28-7.5 |
65 |
28 |
100 |
7.5 |
30 |
QY40-38-7.5 |
40 |
38 |
76 |
31 |
QY25-50-7.5 |
25 |
50 |
63 |
32 |
QY200-10-7.5 |
200 |
10 |
150 |
33 |
QY10-100/4-7.5 |
10 |
110 |
50 |
34 |
QY260-8-7.5 |
260 |
8 |
200 |
35 |
QY18-126/6-11 |
18 |
126 |
63 |
11 |
36 |
QY10-160/6-11 |
10 |
160 |
50 |
六、QY型充油式潜水泵使用注意事项:
1、潜水泵的规格性能应符合实际使用情况,使用前应仔细核对。
2、潜水泵配用的出水管内径应和电泵口径相配。
3、电源容量应在5.5千伏安以上,三相,380伏,交流50赫芝。
4、潜水泵带电或抽水工作时,不要在附近洗东西、游泳或工作, 不要让牲口在附近下水,以防电泵万一漏电,发生触电伤亡事故。
5、潜水泵不得抽吸含砂量较大的水质或泥浆水。
6、潜水泵突然不转,或水量突然显著减少等不正常现象,须停机检查,务必先行切断电源,然后搬运拆装。
7、电泵应配用电动机保护开关(本厂有配售》保护开关的动作电流已整定好,用户不得自行改动。
8、任何时候都不允许用力提拉电泵的电缆。使用时全面检查电缆, 发现破损立即换新方可使用。
9、电压波动允许在342~418伏之间。如电泵使用地距电源较远,应适当加粗导线截面积。
10、引出电缆中一根带有接地标志的黄绿双色芯线必须接地线,如无固定地线,可用2米金属棒埋在河、湖岸边,水沟旁或潮湿的土中作地线。
11、使用前应检查上下盖油孔螺钉有否松动漏油现象。出线盒上中间M8螺钉为本厂试压专用,严禁用户自行松动。
12、运转前用500V兆欧表测量冷态下电机定子绕组对地的绝缘电阻, 最低不得小于5MΩ,否则不可使用,应驱除潮气后才能使用。
13、使用前应在陆地上空转1min0,检查电泵运转是否正常,转向是否正确。
14、电泵不得脱水运行。在电泵工作时要注意检查水位下降,不得让电泵露在水面运转。电泵的潜水深度范围是0.5至3米。15、电泵不得陷入泥中,不得横放,建议电泵外用竹篮或铁丝篮来防止水草杂物堵塞水泵叶轮。
16、电泵开动后,如发现出水量很小或不出水时,说明电泵旋转方向反了,应切断电源,把三相芯线中的任意二相位置交换一下再开车。
17、潜水电泵使用前应详细阅读使用说明书,确认符合使用条件后严格按照注意事项及机组安装、起动、运转和停机要求进行操作。
18、潜水电机使用前腔内必须灌满清水,否则将导致电机定子线圈、止推轴承及导轴承发热而烧毁。灌水时须同时拧开注水螺栓和放气螺栓,以保证灌水通畅,腔内空气容易排净。
19、电动机陆地试转不得超过一秒,且试转前(电机腔内已注满清水)电机轴伸油封部位要浇注足量的水,否则将导致油封(或机械密封)烧毁。
20、若电机与潜水泵已安装在一起,试转时应先卸下逆止阀,再用足量的清水(或洗衣粉水)从水泵出水端徐徐倒入,同时拨动泵轴转动,以对水泵橡胶轴承进行预润滑,否则轴承将被烧毁。电泵应直立使用,不得卧倒工作。
21、高扬程潜水泵或机组较重时,必须加两根钢丝绳做承重保护,以免机组掉入井中。(建议井下用泵都应做承重保护)22、潜水电泵长期不用时应直立放置,以防电机转子及水泵转子弯曲变形。电泵不许长时间露天存放,应放置库房中,否则将导致电缆线老化,电机绕组线圈绝缘下降、失效、零部件锈蚀。潜水电泵经长期放置,再使用前应进行检查、调试。
23、冬季潜水电机从井中提出后,应及时拧开放水螺栓和放气螺栓,放尽电机内腔存水,否则将导致电机零部件冻裂。再下井时需重新灌满清水。电泵下井后应首先用500伏兆欧表测量对地绝缘电阻,不低于5兆欧才能通电试水,否则将导电机烧毁。
七、QY型充油式潜水泵故障原因及排除方法:
1、如果接地不良,发现漏电现象、应迅速切断总电源、停止使用,进行检修。
2、潜水泵启动不成的主要原因:
序号 |
原因 |
处理方法 |
1
2
3
4
5
6
7
8 |
电源电压过低
电源断电
电泵叶轮卡牢
电缆断裂
电缆电压降过大
电缆插头损坏
电机的三相电缆有一相不通电机定子绕组坏
|
必须调整到342~418伏。
找出断电原因。
拆开导向件,消除垃圾。
按规格进行调换。
必须使用较粗的电绂。
调换新的插头。
应该检查开关线头及出线有否损坏,发现损坏应该更新
重新下线,进行大修
|
3、潜水泵突然不转的原因:
原因 |
处理方法 |
空气开关跳开熔丝烧断
电源断电
定子绕组烧坏
叶轮卡牢 |
应检查线路故障或重新换熔丝。
找出断电原因,消除故障,恢复供电后再启动。
重修。
消除杂物,排除故障。 |
八、QY型充油式潜水泵定子绕组烧坏的主要原因:
1) 潜水泵电机二相运转:
A. 三相电源有一相因开关触点或电缆线接头接触不良;
B. 地线与相线接错而造成;
C. 电缆中有一根连接不好而脱开或接触不良。
2) 整件式密封盒内磨块因严重磨损,引起漏水到电机内部,致使定子绕组匝间短路或相间短路。
3) 潜水泵陷入泥浆中,散热不良。
4) 潜水泵脱水运转时间过长。
电机超负荷运行:A.输出网电压过低,或电缆线过细过长,电压降太大;B.低扬程泵(QY-4.5米泵)型使用扬程太高超过规定、高扬程泵(扬程15米以上)扬程太低,低于规定的70%;C.含砂量太多,水质比重过高,或插泥浆水;D.泵叶轮被外来杂物卡死,电机处于三相制动。
5) 电缆线破损后浸水、定子绕组受潮。
6) 定子绕组两端部与上、下盖或机壳相擦,绝缘损伤,造成绕组对地击穿。
7) 装配时上、下盖上的形象胶封环不小心被止口切断、或脱落到电机内部;装配后又未经0.2MPa的气压试验,使用时严重进水到电机内部。
8) 潜水泵开停过于频繁。
9) 潜水泵受到雷击。
