当前位置:首页->不锈钢深井泵->QJP型不锈钢深井泵
QJP型不锈钢深井泵
一、QJP型不锈钢深井泵产品概述
QJP型不锈钢深井泵整泵采用不锈钢304冲压而成,除了全不锈钢深井泵以外,目前本公司还可以将叶轮做成工程塑料,从而效率更高,由于叶轮采用塑料更轻巧、耐腐蚀。泵内至油室,出厂前会在油室里加满油,起到水泵运行更稳定,润滑,冷却电机作用,客户拿到水泵可直接搞入使用,非常便捷。QJP型不锈钢深井泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井撮地下水、也可用 于河流、水库、水渠等到提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工、铁路、矿山、工地供排水使用。
二、QJP型不锈钢深井泵产品特点
1、电机、水泵一体、占地面积小、潜入水中运行,安全可靠。
2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、软管、胶管、塑料管等均可作扬水管使用)
3、不锈钢深井泵安装、使用、维护方便简单占地面积小、不需要造泵房。
4、不锈钢深井泵结构简单,节省原材料,管理得当与使用寿命有直接的关系。
三、QJP型不锈钢深井泵使用条件
1、额定频率为50HZ,额定电压为380/220伏的电源。
2、水泵进水口必须在动水位1米以下,但潜水深度不得超过静水位以下70米,电机下端距井底水深最少在1米以上。
3、水温一般不得高于20OC。
4、水质要求:
(1)水中含砂量不大于0.01%(重量比);
(2)PH值在6.5~8.5范围;
(3)氯离子含量不大于400毫克/升
5、要求井正直、进壁光滑。
四、QJP型不锈钢深井泵产品结构说明
1、QJP型不锈钢深井泵由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的 压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。
6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
8、电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。
五、QJP型不锈钢深井泵型号意义:
![QJP型不锈钢深井泵型号意义](images/47.jpg)

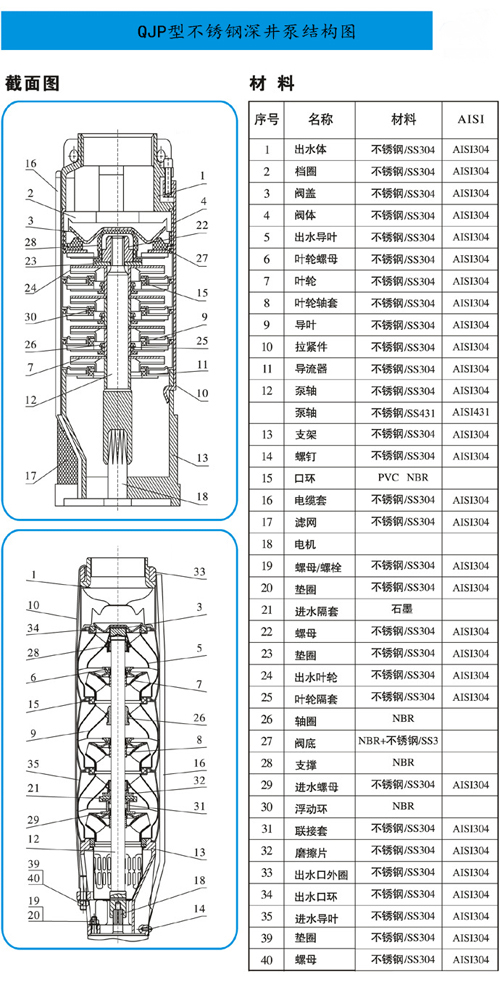

六、QJP型不锈钢深井泵结构图:
![QJP型不锈钢深井泵结构图](images/48.jpg)
七、QJP型不锈钢深井泵性能参数:
序号 |
型号 |
电机功率 |
流量扬程(m3/h)/h |
出水管径 |
适用井径 |
HP |
KW |
1 |
100QJ1.5-40/7 |
0.5 |
0.37 |
1.5/40 |
2/35 |
3/25 |
40(1.5") |
100 |
2 |
100QJ1.5-50/9 |
0.75 |
0.55 |
1.5/50 |
2/43 |
3/35 |
40(1.5") |
100 |
3 |
100QJ1.5-70/12 |
1 |
0.75 |
1.5/70 |
2/63 |
3/50 |
40(1.5") |
100 |
4 |
100QJ1.5-98/17 |
1.5 |
1.1 |
1.5/98 |
2/87 |
3/70 |
40(1.5") |
100 |
5 |
100QJ1.5-127/23 |
2 |
1.5 |
1.5/127 |
2/115 |
3/92 |
40(1.5") |
100 |
6 |
100QJ1.5-168/30 |
3 |
2.2 |
1.5/168 |
2/145 |
3/115 |
40(1.5") |
100 |
7 |
100QJ1.5-260/45 |
5 |
3.7 |
1.5/260 |
2/245 |
3/200 |
40(1.5") |
100 |
8 |
100QJ2-45/8 |
0.75 |
0.55 |
2/45 |
3/40 |
4/33 |
40(1.5") |
100 |
9 |
100QJ2-63/11 |
1 |
0.75 |
2/63 |
3/57 |
4/48 |
40(1.5") |
100 |
10 |
100QJ2-85/15 |
1.5 |
1.1 |
2/85 |
3/73 |
4/60 |
40(1.5") |
100 |
11 |
100QJ2-115/21 |
2 |
1.5 |
2/115 |
3/100 |
4/85 |
40(1.5") |
100 |
12 |
100QJ2-155/28 |
3 |
2.2 |
2/155 |
3/138 |
4/112 |
40(1.5") |
100 |
13 |
100QJ2-235/42 |
5 |
3.7 |
2/235 |
3/205 |
4/170 |
40(1.5") |
100 |
14 |
100QJ3-40/7 |
0.75 |
0.55 |
3/40 |
4/33 |
5/25 |
40(1.5") |
100 |
15 |
100QJ3-55/10 |
1 |
0.75 |
3/55 |
4/43 |
5/35 |
40(1.5") |
100 |
16 |
100QJ3-70/13 |
1.5 |
1.1 |
3/70 |
4/59 |
5/48 |
40(1.5") |
100 |
17 |
100QJ3-100/18 |
2 |
1.5 |
3/100 |
4/87 |
5/65 |
40(1.5") |
100 |
18 |
100QJ3-130/23 |
3 |
2.2 |
3/130 |
4/112 |
5/98 |
40(1.5") |
100 |
19 |
100QJ3-180/33 |
5 |
3.7 |
3/180 |
4/156 |
5/130 |
40(1.5") |
100 |
20 |
100QJ3-240/43 |
7.5 |
5.5 |
3/240 |
4/206 |
5/175 |
40(1.5") |
100 |
21 |
100QJ4-45/8 |
1 |
0.75 |
4/45 |
5.5/40 |
7/35 |
40(1.5") |
100 |
22 |
100QJ4-60/11 |
1.5 |
1.1 |
4/60 |
5.5/49 |
7/40 |
40(1.5") |
100 |
23 |
100QJ4-73/13 |
2 |
1.5 |
4/73 |
5.5/60 |
7/50 |
40(1.5") |
100 |
24 |
100QJ4-110/20 |
3 |
2.2 |
4/110 |
5.5/85 |
7/70 |
40(1.5") |
100 |
25 |
100QJ4-150/28 |
5 |
3.7 |
4/155 |
5.5/127 |
7/95 |
40(1.5") |
100 |
26 |
100QJ4-190/35 |
7.5 |
5.5 |
4/190 |
5.5/168 |
7/130 |
50(2") |
100 |
27 |
100QJ6-40/7 |
1 |
0.75 |
6/40 |
8/30 |
10/20 |
50(2") |
100 |
28 |
100QJ6-50/9 |
1.5 |
1.1 |
6/50 |
8/40 |
10/30 |
50(2") |
100 |
29 |
100QJ6-62/11 |
2 |
1.5 |
6/62 |
8/53 |
10/41 |
50(2") |
100 |
30 |
100QJ6-83/15 |
3 |
2.2 |
6/83 |
8/72 |
10/60 |
50(2") |
100 |
31 |
100QJ6-120/23 |
5 |
3.7 |
6/120 |
8/102 |
10/82 |
50(2") |
100 |
32 |
100QJ6-180/33 |
7.5 |
5.5 |
6/180 |
8/150 |
10/120 |
50(2") |
100 |
33 |
100QJ8-40/7 |
1.5 |
1.1 |
8/40 |
10/32 |
12/25 |
50(2") |
100 |
34 |
100QJ8-50/9 |
2 |
1.5 |
8/50 |
10/41 |
12/33 |
50(2") |
100 |
35 |
100QJ8-78/14 |
3 |
2.2 |
8/78 |
10/65 |
12/52 |
50(2") |
100 |
36 |
100QJ8-99/19 |
5 |
3.7 |
8/99 |
10/80 |
12/62 |
50(2") |
100 |
37 |
100QJ8-138/25 |
7.5 |
5.5 |
8/138 |
10/110 |
12/85 |
50(2") |
100 |
38 |
100QJ8-190/34 |
10 |
7.5 |
8/190 |
10/150 |
12/120 |
50(2") |
100 |
39 |
100QJ12-40/7 |
2 |
1.5 |
12/40 |
14/30 |
16/23 |
50(2") |
100 |
40 |
100QJ12-50/9 |
3 |
2.2 |
12/50 |
14/42 |
16/35 |
50(2") |
100 |
41 |
100QJ12-75/15 |
5 |
3.7 |
12/75 |
14/63 |
16/50 |
50(2") |
100 |
42 |
100QJ12-116/22 |
7.5 |
5.5 |
12/116 |
14/88 |
16/73 |
50(2") |
100 |
43 |
100QJ12-152/28 |
10 |
7.5 |
12/152 |
14/123 |
16/98 |
50(2") |
100 |
44 |
100QJ16-40/7 |
3 |
2.2 |
16/40 |
18/35 |
20/30 |
50(2") |
100 |
45 |
100QJ16-50/9 |
5 |
3.7 |
16/50 |
18/44 |
20/39 |
50(2") |
100 |
46 |
100QJ16-100/16 |
7.5 |
5.5 |
16/100 |
18/83 |
20/61 |
50(2") |
100 |
47 |
100QJ16-125/23 |
10 |
7.5 |
16/125 |
18/98 |
20/73 |
50(2") |
100 |
48 |
150QJ25-30/3 |
5 |
3.7 |
25/30 |
30/25 |
35/20 |
80(3") |
100 |
49 |
150QJ25-45/5 |
7.5 |
5.5 |
25/45 |
30/40 |
35/30 |
80(3") |
150 |
50 |
150QJ25-60/7 |
10 |
7.5 |
25/60 |
30/55 |
35/45 |
80(3") |
150 |
51 |
150QJ25-75/9 |
15 |
11 |
25/75 |
30/65 |
35/55 |
80(3") |
150 |
52 |
150QJ35-35/4 |
7.5 |
5.5 |
35/35 |
40/30 |
45/25 |
80(3") |
150 |
53 |
150QJ35-45/6 |
10 |
7.5 |
35/45 |
40/40 |
45/30 |
80(3") |
150 |
54 |
150QJ35-55/8 |
15 |
11 |
35/55 |
40/50 |
45/40 |
80(3") |
150 |
55 |
150QJ35-70/10 |
20 |
15 |
35/70 |
40/60 |
45/50 |
80(3") |
150 |
56 |
150QJ15-100/24 |
20 |
15 |
15/200 |
20/160 |
25/110 |
80(3") |
150 |
57 |
150QJ15-240/30 |
25 |
18.5 |
15/240 |
20/200 |
25/130 |
80(3") |
150 |
58 |
150QJ15-280/37 |
30 |
22 |
15/280 |
20/240 |
25/160 |
80(3") |
150 |
59 |
150QJ40-90/13 |
20 |
15 |
40/90 |
45/75 |
50/60 |
80(3") |
150 |
60 |
150QJ40-110/16 |
25 |
18.5 |
40/110 |
45/100 |
50/70 |
80(3") |
150 |
61 |
150QJ40-140/19 |
30 |
22 |
40/140 |
45/110 |
50/90 |
80(3") |
150 |
62 |
150QJ40-180/25 |
40 |
30 |
40/170 |
45/150 |
50/130 |
80(3") |
150 |
63 |
150QJ50-140/21 |
40 |
30 |
50/140 |
55/110 |
60/80 |
80(3") |
150 |
64 |
150QJ50-170/27 |
50 |
37 |
50/180 |
55/140 |
60/110 |
80(3") |
150 |
65 |
150QJ70-130/12 |
50 |
37 |
70/130 |
80/100 |
90/80 |
80(3") |
150 |
66 |
150QJ70-160/14 |
60 |
45 |
70/160 |
80/120 |
90/100 |
80(3") |
150 |
67 |
150QJ90-120/11 |
60 |
45 |
90/120 |
100/100 |
110/80 |
80(3") |
150 |
